KINGWELL Aerospace Rubber Seal Series

Rubber Rings for Oilfield Packer:

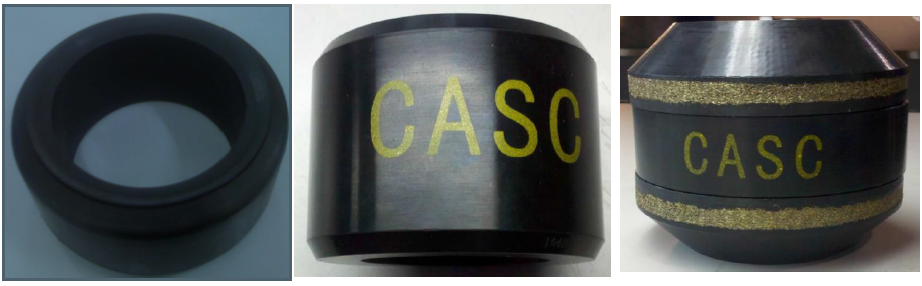

Packer rubber tube is an important part of a packer, according to difference of packer setting principle generally the packer divided into hydraulic and mechanical. Our mechanical packer and hydraulic packer fluorine rubber plastic tube can worked in the depth of 7000 meters, pressure 70 mpa and under the condition of temperature 180 ℃, the mechanical packer and hydraulic packer hydrogenated nitrile rubber tube can used  in the depth of 5000 meters, 55 mpa pressure and under temperature of 155 ℃.Our products catch up with the international first-class level, after half a year of development, we have developed mechanical packer used new type packer rubber tube, under the pressure 80 mpa and temperature of 190 ℃ .Now, we have the ability of annual capacity of 800 sets of packer rubber tube.



Parameters:


No.	Specifications	use forms	Sleeve specifications
1	5"RTTS104 rubber packer	mechanical packer	5"
2	5"RTTS103 rubber packer	mechanical packer	5"
3	5.5"RTTS113 rubber packer	mechanical packer	5.5"
4	5.5"RTTS109 rubber packer	mechanical packer	5.5"
5	7"RTTS145 rubber packer	mechanical packer	7"
6	7.5"RTTS161 rubber packer	mechanical packer	7.5"
7	7.5"RTTS167 rubber packer	mechanical packer	7.5"
8	7.5"RTTS165 rubber packer	mechanical packer	7.5"
9	9.5"RTTS207 rubber packer	mechanical packer	9.5"
10	Y344-115 rubber packer	mechanical packer
11	3.5"68.5 rubber packer	mechanical packer	3.5"
12	2.7"54.5 rubber packer	mechanical packer	2.7"
13	5.5"MCRH rubber packer	mechanical packer	5.5"
14	7"MCRH rubber packer	mechanical packer	7"
15	7.5"MCRH rubber packer	mechanical packer	7.5"
16	Y211-103 rubber packer	mechanical packer
17	7"compound rubber packer	mechanical packer	7 "
18	7.5"compound rubber packer	mechanical packer	7.5 "


Oil & gas field combined sealing products:

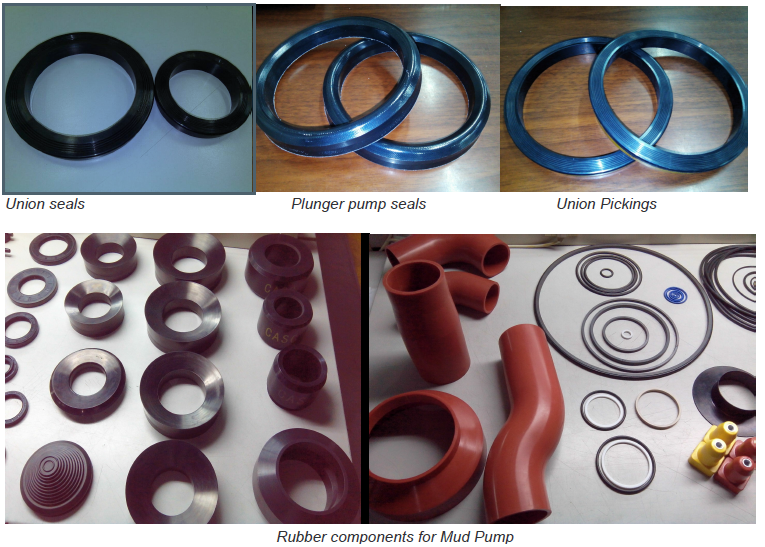

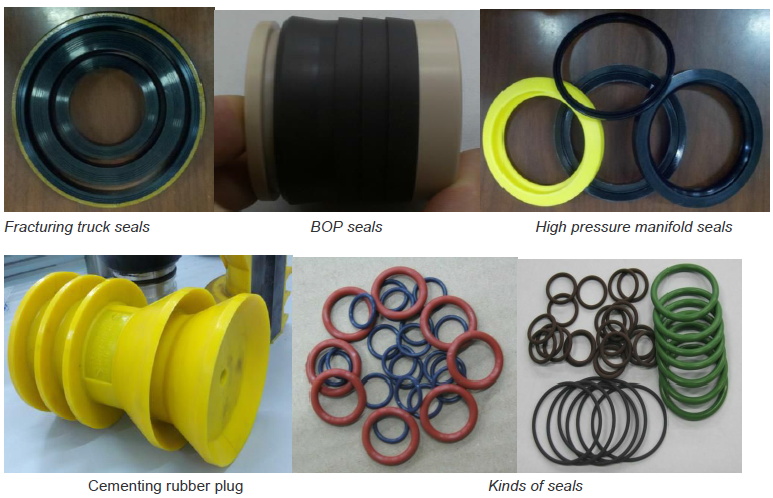

The combined sealing products used in oil & gas filed refer to the high pressure seal elements which are used in the blowout preventer, tubing plug valve, extension tube, plug valve, fracturing pump, etc. The combined sealing products involve in the whole construction process in the oil & gas filed operation. These sealing products can

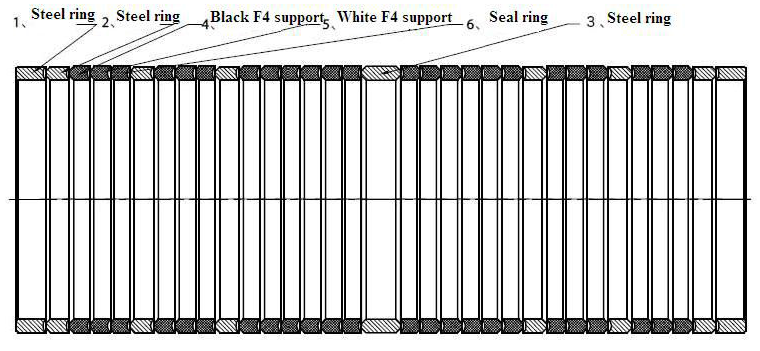

 bear pressure above 50Mpa, up to 210Mpa. The structure of the sealing products has various types, mainly are retainer ring with O-ring type, spring seal, combined type.

There are three structures of combined sealing products which widely are used for Extension Pipe, Union, BOP, Mud Pumps and Fracturing Pump in oil & gas filed. Our
 developed seals components for Acid Fracturing Equipment can achieve good performance under 210Mpa after National Lab Test, which deeply solve the leakage problems under
high pressure. So far, KINGWELL has ability to produce 20000 sets for oil & gas field annually.


 Combined Sealing Kits Series:


No	Name	Assembly Position	Assembly Qty
1	Expansion pipe seal assembly	244 Expansion pipe	40pcs
2	Expansion pipe seal assembly	278 Expansion pipe	40pcs
3	Expansion pipe seal assembly	300 Expansion pipe	40pcs
4	Expansion pipe seal assembly	072 Expansion pipe	40pcs
5	Fracturing pump seal assembly	3.75inch Fracturing pump	3pcs
6	Fracturing pump seal assembly	4.0inch Fracturing pump	3pcs
7	Fracturing pump seal assembly	4.5inch Fracturing pump	3pcs
8	BOP seal assembly	5inch BOP	1pcs
9	Fracturing pump seal assembly	7inch Fracturing pump	1pcs
10	2inch105MPa union seal ring	2inch Manifold or Plug Valve	1pcs
11	2inch105MPa square-ring seal	2inch Plug Valve	1pcs
12	2inch105MPa packing	2inch Manifold or Plug Valve	1pcs
13	3inch105MPa union seal ring	3inch Manifold or Plug Valve	1pcs
14	3inch105MPa square-ring seal	3inch105MPa Plug Valve	1pcs
15	3inch105MPa packing	3inch105MPa Manifold or Plug Valve	1pcs
16	3inch140MPa union seal ring	3inch140MPa Manifold or Plug Valve	1pcs
17	3inch140MPa square-ring seal	3inch140MPa Plug Valve	1pcs
18	3inch140MPa packing	3inch140MPa Manifold or Plug Valve	1pcs
19	4inch105MPa union seal ring	4inch105MPa Manifold or Plug Valve	1pcs
20	4inch105MPa square-ring seal	4inch105MPa Plug Valve	1pcs
21	4inch105MPa packing	4inch105MPa Manifold or Plug Valve	1pcs
22	5.5inch cementing rubber plug	5.5inch Casing	1pcs
23	Φ32 Resin bead	/	/
24	Φ38 Resin bead	/	/
25	Φ46 Resin bead	/	/
26	Φ50 Resin bead	/	/


O-rings for Oil & Gas field:


AS568	ID (mm)	CS  (mm)	AS568	ID (mm)	CS  (mm)
001	0.74	1.02	042	82.27	1.78
002	1.07	1.27	043	88.62	1.78
003	1.42	1.52	044	94.97	1.78
004	1.78	1.78	045	101.32	1.78
005	2.57	1.78	050	133.07	1.78
006	2.90	1.78	102	1.24	2.62
007	3.68	1.78	103	2.06	2.62
008	4.47	1.78	104	2.84	2.62
009	5.28	1.78	105	3.63	2.62
010	6.07	1.78	106	4.42	2.62
011	7.65	1.78	107	5.23	2.62
012	9.25	1.78	108	6.02	2.62
013	10.82	1.78	109	7.59	2.62
014	12.42	1.78	110	9.19	2.62
015	14.00	1.78	111	10.77	2.62
016	15.60	1.78	112	12.37	2.62
017	17.17	1.78	113	13.94	2.62
018	18.77	1.78	114	15.54	2.62
019	20.35	1.78	115	17.12	2.62
020	21.95	1.78	116	18.72	2.62
021	23.52	1.78	117	20.29	2.62
022	25.12	1.78	118	21.89	2.62
023	26.70	1.78	119	23.47	2.62
024	28.30	1.78	120	25.07	2.62
025	29.87	1.78	121	26.64	2.62
026	31.47	1.78	122	28.24	2.62
027	33.05	1.78	123	29.82	2.62
028	34.65	1.78	124	31.42	2.62
029	37.82	1.78	125	32.99	2.62
030	41.00	1.78	126	34.59	2.62
031	44.17	1.78	127	36.17	2.62
032	47.35	1.78	128	37.77	2.62
033	50.52	1.78	129	39.34	2.62
034	53.70	1.78	130	40.94	2.62
035	56.87	1.78	131	42.52	2.62
036	60.05	1.78	132	44.12	2.62
037	63.22	1.78	133	45.69	2.62
038	66.40	1.78	134	47.29	2.62
039	69.57	1.78	135	48.90	2.62
040	72.75	1.78	136	50.47	2.62
041	75.92	1.78	137	52.07	2.62

AS568	ID (mm)	CS  (mm)	AS568	ID (mm)	CS  (mm)
138	53.64	2.62	202	5.94	3.53
139	55.25	2.62	203	7.52	3.53
140	56.82	2.62	204	9.12	3.53
141	58.42	2.62	205	10.69	3.53
142	59.99	2.62	206	12.29	3.53
143	61.60	2.62	207	13.87	3.53
144	63.17	2.62	208	15.47	3.53
145	64.77	2.62	209	17.04	3.53
146	66.34	2.62	210	18.64	3.53
147	67.95	2.62	211	20.22	3.53
148	69.52	2.62	212	21.82	3.53
149	71.12	2.62	213	23.39	3.53
150	72.69	2.62	214	24.99	3.53
151	75.87	2.62	215	26.57	3.53
152	82.22	2.62	216	28.17	3.53
153	88.57	2.62	217	29.74	3.53
154	94.92	2.62	218	31.34	3.53
155	101.27	2.62	219	32.92	3.53
156	107.62	2.62	220	34.52	3.53
157	113.97	2.62	221	36.09	3.53
158	120.32	2.62	222	37.69	3.53
159	126.67	2.62	223	40.87	3.53
160	133.02	2.62	224	44.04	3.53
161	139.37	2.62	225	47.22	3.53
162	145.72	2.62	226	50.39	3.53
163	152.07	2.62	227	53.57	3.53
164	158.42	2.62	228	56.74	3.53
165	164.77	2.62	229	59.92	3.53
166	171.12	2.62	230	63.09	3.53
167	177.47	2.62	231	66.27	3.53
168	183.82	2.62	232	69.44	3.53
169	190.17	2.62	233	72.62	3.53
170	196.52	2.62	234	75.79	3.53
171	202.87	2.62	235	78.97	3.53
172	209.22	2.62	236	82.14	3.53
173	215.57	2.62	237	85.32	3.53
174	221.92	2.62	238	88.49	3.53
175	228.27	2.62	239	91.67	3.53
176	234.62	2.62	240	94.84	3.53
177	240.97	2.62	241	98.02	3.53
178	247.32	2.62	242	101.19	3.53
201	4.34	3.53	243	104.37	3.53

AS568	ID (mm)	CS  (mm)	AS568	ID (mm)	CS  (mm)
244	107.54	3.53	310	12.07	5.33
245	110.72	3.53	311	13.64	5.33
246	113.89	3.53	312	15.24	5.33
247	117.07	3.53	313	16.81	5.33
248	120.24	3.53	314	18.42	5.33
249	123.42	3.53	315	19.99	5.33
250	126.59	3.53	316	21.59	5.33
251	129.77	3.53	317	23.16	5.33
252	132.94	3.53	318	24.77	5.33
253	136.12	3.53	319	26.34	5.33
254	139.29	3.53	320	27.94	5.33
255	142.47	3.53	321	29.51	5.33
256	145.64	3.53	322	31.12	5.33
257	148.82	3.53	323	32.69	5.33
258	151.99	3.53	324	34.29	5.33
259	158.34	3.53	325	37.47	5.33
260	164.69	3.53	326	40.64	5.33
261	171.04	3.53	327	43.82	5.33
262	177.39	3.53	328	46.99	5.33
263	183.74	3.53	329	50.17	5.33
264	190.09	3.53	330	53.34	5.33
265	196.44	3.53	331	56.52	5.33
266	202.79	3.53	332	59.69	5.33
267	209.14	3.53	333	62.87	5.33
268	215.49	3.53	334	66.04	5.33
269	221.84	3.53	335	69.22	5.33
270	228.19	3.53	336	72.39	5.33
271	234.54	3.53	337	75.57	5.33
272	240.89	3.53	338	78.74	5.33
273	247.24	3.53	339	81.92	5.33
274	253.59	3.53	340	85.09	5.33
275	266.29	3.53	341	88.27	5.33
276	278.99	3.53	342	91.44	5.33
277	291.69	3.53	343	94.62	5.33
278	304.39	3.53	344	97.79	5.33
279	329.79	3.53	345	100.97	5.33
280	355.19	3.53	346	104.14	5.33
281	380.59	3.53	347	107.32	5.33
282	405.26	3.53	348	110.49	5.33
283	430.66	3.53	349	113.67	5.33
284	456.06	3.53	350	116.84	5.33
309	10.46	5.33	351	120.02	5.33

AS568	ID (mm)	CS  (mm)	AS568	ID (mm)	CS  (mm)
352	123.19	5.33	395	658.88	5.33
353	126.37	5.33	425	113.67	6.99
354	129.54	5.33	426	116.84	6.99
355	132.72	5.33	427	120.02	6.99
356	135.89	5.33	428	123.19	6.99
357	139.07	5.33	429	126.37	6.99
358	142.24	5.33	430	129.54	6.99
359	145.42	5.33	431	132.72	6.99
360	148.59	5.33	432	135.89	6.99
361	151.77	5.33	433	139.07	6.99
362	158.12	5.33	434	142.24	6.99
363	164.47	5.33	435	145.42	6.99
364	170.82	5.33	436	148.59	6.99
365	177.17	5.33	437	151.77	6.99
366	183.52	5.33	438	158.12	6.99
367	189.87	5.33	439	164.47	6.99
368	196.22	5.33	440	170.82	6.99
369	202.57	5.33	441	177.17	6.99
370	208.92	5.33	442	183.52	6.99
371	215.27	5.33	443	189.87	6.99
372	221.62	5.33	444	196.22	6.99
373	227.97	5.33	445	202.57	6.99
374	234.32	5.33	446	215.27	6.99
375	240.67	5.33	447	227.97	6.99
376	247.02	5.33	448	240.67	6.99
377	253.37	5.33	449	253.37	6.99
378	266.07	5.33	450	266.07	6.99
379	278.77	5.33	451	278.77	6.99
380	291.47	5.33	452	291.47	6.99
381	304.17	5.33	453	304.17	6.99
382	329.57	5.33	454	316.87	6.99
383	354.97	5.33	455	329.57	6.99
384	380.37	5.33	456	342.27	6.99
385	405.26	5.33	457	354.97	6.99
386	430.66	5.33	458	367.67	6.99
387	456.06	5.33	459	380.37	6.99
388	481.41	5.33	460	393.07	6.99
389	506.81	5.33	461	405.26	6.99
390	532.21	5.33	462	417.96	6.99
391	557.61	5.33	463	430.66	6.99
392	582.68	5.33	464	443.36	6.99
393	608.08	5.33	465	456.06	6.99
394	633.48	5.33	466	468.76	6.99

AS568	ID (mm)	CS  (mm)	AS568	ID (mm)	CS  (mm)
467	481.46	6.99	907	13.46	2.08
468	494.16	6.99	908	16.36	2.21
469	506.86	6.99	909	17.93	2.46
470	532.26	6.99	910	19.18	2.46
471	557.66	6.99	911	21.92	2.95
472	582.68	6.99	912	23.47	2.95
473	608.08	6.99	913	25.04	2.95
474	633.48	6.99	914	26.59	2.95
475	658.88	6.99	916	29.74	2.95
901	4.70	1.42	918	34.42	2.95
902	6.07	1.63	920	37.47	3.00
903	7.65	1.63	924	43.69	3.00
904	8.92	1.83	928	53.09	3.00
905	10.52	1.83	932	59.36	3.00
906	11.89	1.98


Automotive oil seal products Series

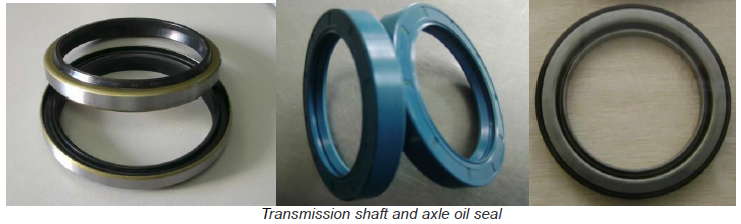

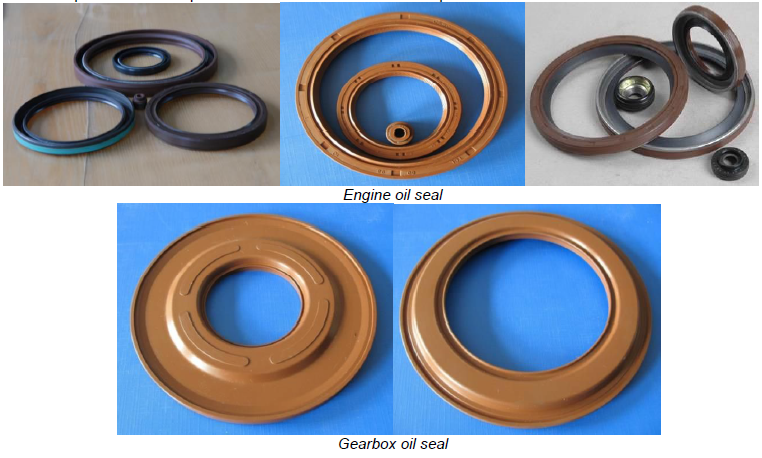

Oil seal products are widely used on automobile engine, gearbox, axle, transmission shaft and transfer case, according to the structural form can be divided into single lip skeleton oil seal and double lip skeleton oil seal. Double lip skeleton oil seal prevent dust from outside into the machine. According to the skeleton oil seal type can be divided into inner skeleton oil seal, exposed skeleton oil seal and prefabricated oil seal. According to the working conditions can be divided into rotation skeleton oil seal and reciprocating skeleton oil seal. Our product has been successful application in the engine, gearbox, axle shaft and other parts. At present, our company has the ability of annual output of 2.4 million pieces of various automotive oil seal products.
